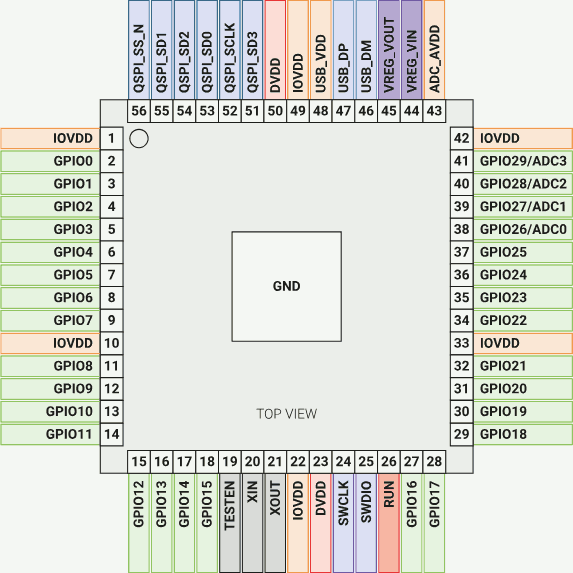

RP2040引脚56-51支持QSPI并用作SSI端口，和板载闪存相连。

以8位单片机开发者的视角来看，SSI就是一个升级版SPI。最重要的特点包括：

• 不仅支持标准SPI（一个输入端，一个输出端），还支持DSPI和QSPI（2或4个双向接口）。因为QSPI使用4个双向接口，自然比同向只有1根数据线的SPI要快。
• 自动拉高/拉低从机选择信号。不像是8位机上，我们需要手动操作。
• 使用更深的缓冲。我们可以一次性发送多个字，然后再读取多个字。不像是8位机上只有1个字的缓冲或者根本没有缓冲，我们必须在发送下一个字前读取当前收到的字，不然就有数据被覆写的风险。
• 读写都是32位宽。因此，只需一次写就能发送32位的字。不像是8位机上，我们要写4次。
• 可以设置帧大小。如果帧小于32位，将丢弃高位比特。
• 内置EEPROM逻辑。在配置好XIP模式后，内部逻辑将自动发送EEPROM指令与地址，接收EEPROM数据。

RP2040提供了一个特殊的外围设备，即XIP。

通常来说，程序需要被放在CPU执行单元可以访问的地方。

• 对AVR和8051这类8位单片机来说，CPU的执行单元直接和程序ROM相连。
• 对家用电脑来说，程序被保存在硬盘上。当我们需要执行一个程序，操作系统会将程序从硬盘读到内存中，然后，CPU才能执行这个程序。虽然逻辑上我们可以mmap()映射一个硬盘上的文件到内存中，实际上数据必须从硬盘中复制到内存中。
• 对于Pico上的RP2040单片机，程序被保存在与SSI相连的板载闪存中。要执行这个程序，必须把它通过SSI从闪存复制到内存中。

我们将需要写一个引导程序来通过SSI从闪存复制程序到内存中。我们可以手动从闪存复制程序到内存中，也可以将闪存映射到RP2040的内存空间中。

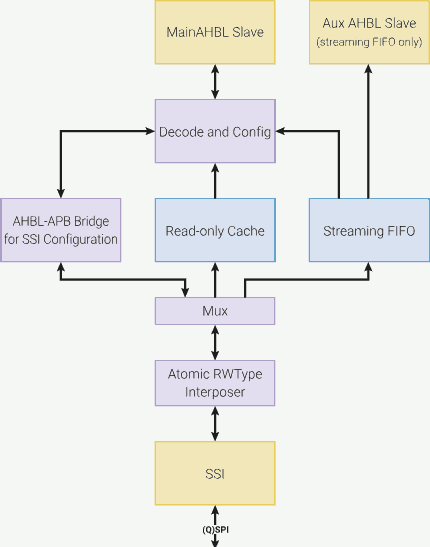

RP2040提供了一个特殊的外围设备，即XIP。它将外部闪存映射到一个特殊的内存区间，即XIP缓存（地址0x10000000到0x1FFFFFFF），允许CPU直接执行里面的程序。

XIP让闪存在逻辑上成为内存的一部分。于是，CPU就可以像是执行物理内部SRAM一样执行这个XIP缓存内的程序了。XIP底层硬件会自动将外部闪存内的程序复制入XIP缓存。

10000002:	4b32      	ldr	r3, =0x40020000	@ PADS_QSPI_BASE
10000004:	2021      	movs	r0, #0x21	@ 2 (8mA) << DRIVE | 1 << SLEWFAST
10000006:	6058      	str	r0, [r3, #4]	@ PADS_QSPI_BASE + GPIO_QSPI_SCLK

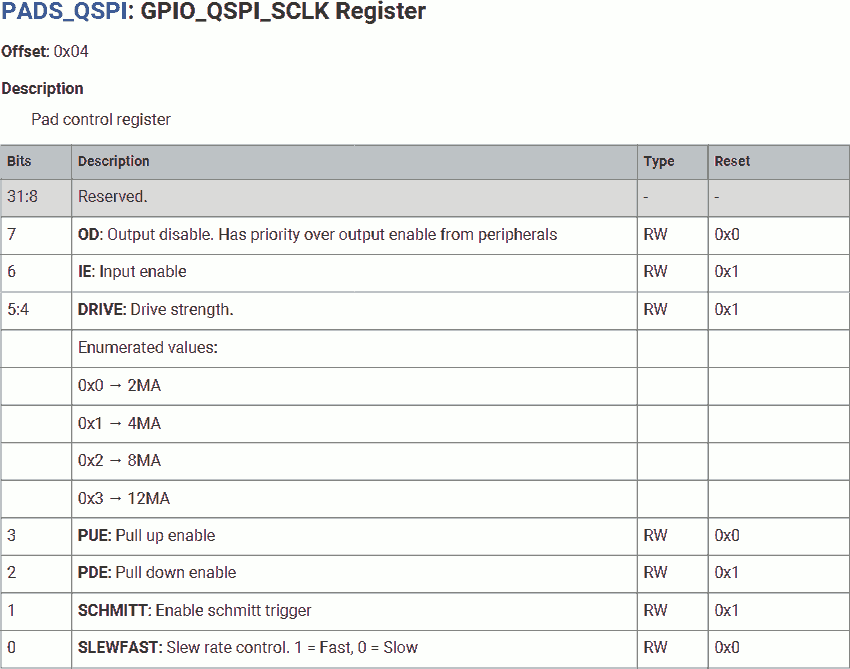

对于时钟引脚，使用快速信号切换，8mA电流强度。

10000008:	6898      	ldr	r0, [r3, #8]	@ PADS_QSPI_BASE + GPIO_QSPI_SD0
1000000a:	2102      	movs	r1, #2		@ 1 << Schmitt
1000000c:	4388      	bics	r0, r1
1000000e:	6098      	str	r0, [r3, #8]	@ PADS_QSPI_BASE + GPIO_QSPI_SD0
10000010:	60d8      	str	r0, [r3, #12]	@ PADS_QSPI_BASE + GPIO_QSPI_SD1
10000012:	6118      	str	r0, [r3, #16]	@ PADS_QSPI_BASE + GPIO_QSPI_SD2
10000014:	6158      	str	r0, [r3, #20]	@ PADS_QSPI_BASE + GPIO_QSPI_SD3

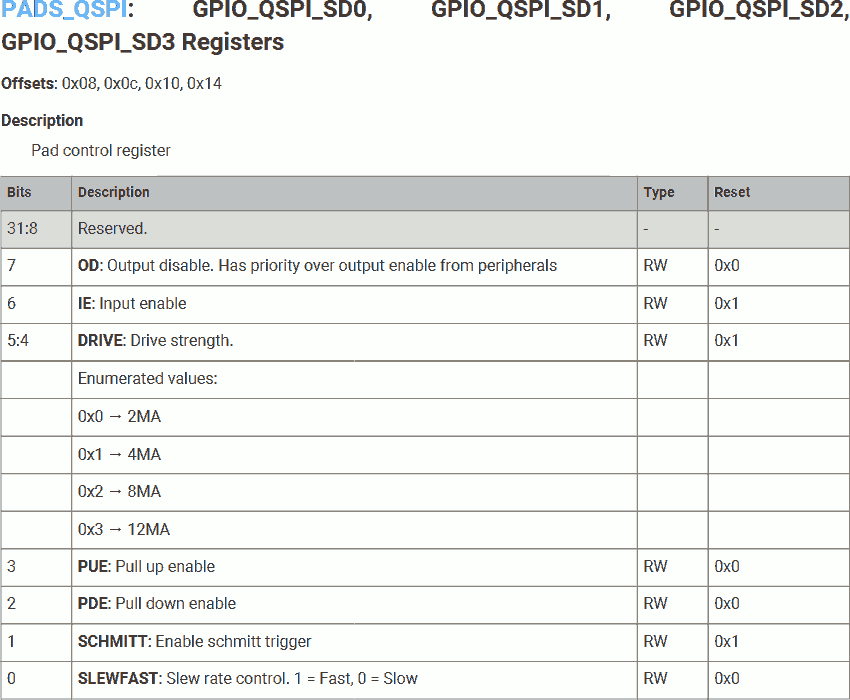

对于所有数据引脚，保留当前配置（或默认配置），但禁用施密特触发器。这可以提高传输速度，但降低可靠性。

10000016:	4b2e      	ldr	r3, =0x18000000	@ XIP_SSI_BASE
10000018:	2100      	movs	r1, #0

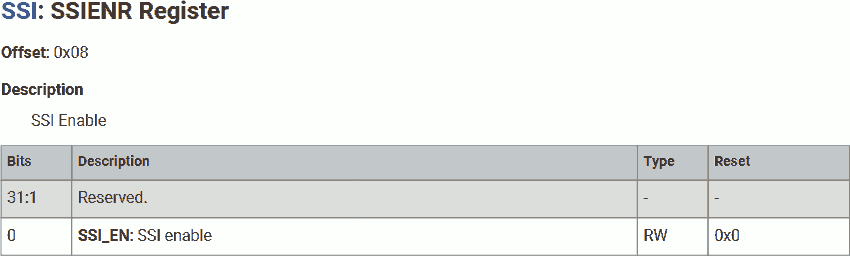

1000001a:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR
1000001c:	2102      	movs	r1, #2
1000001e:	6159      	str	r1, [r3, #20]	@ XIP_SSI_BASE + BAUD


禁用SSI进行配置。

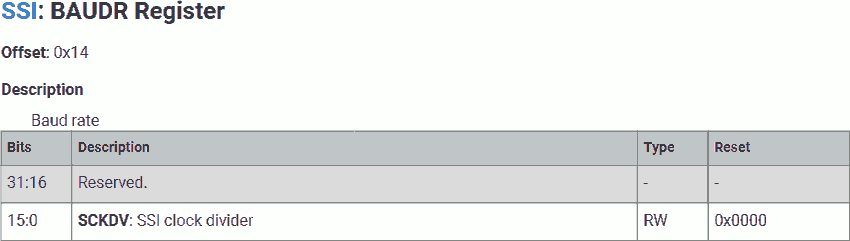

设置SSI波特率，使用时钟差分值为2。

10000020:	2101      	movs	r1, #1
10000022:	22f0      	movs	r2, #0xf0
10000024:	5099      	str	r1, [r3, r2]	@ XIP_SSI_BASE + RX_SAMPLE_DLY


设置SSI采样延迟为1个时钟周期以补偿信号传输延迟。

如上图所示，信号从主机传输到从机、从机响应、从从机传输到主机，都会产生延迟。

10000026:	492b      	ldr	r1, =0x00070000	@ 0 (STD) << SPI_FRF | 7 << DFS32 | 0 (TX_AND_RX) << TMOD
10000028:	6019      	str	r1, [r3, #0]	@ XIP_SSI_BASE + CTRLR0
1000002a:	2101      	movs	r1, #1
1000002c:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR

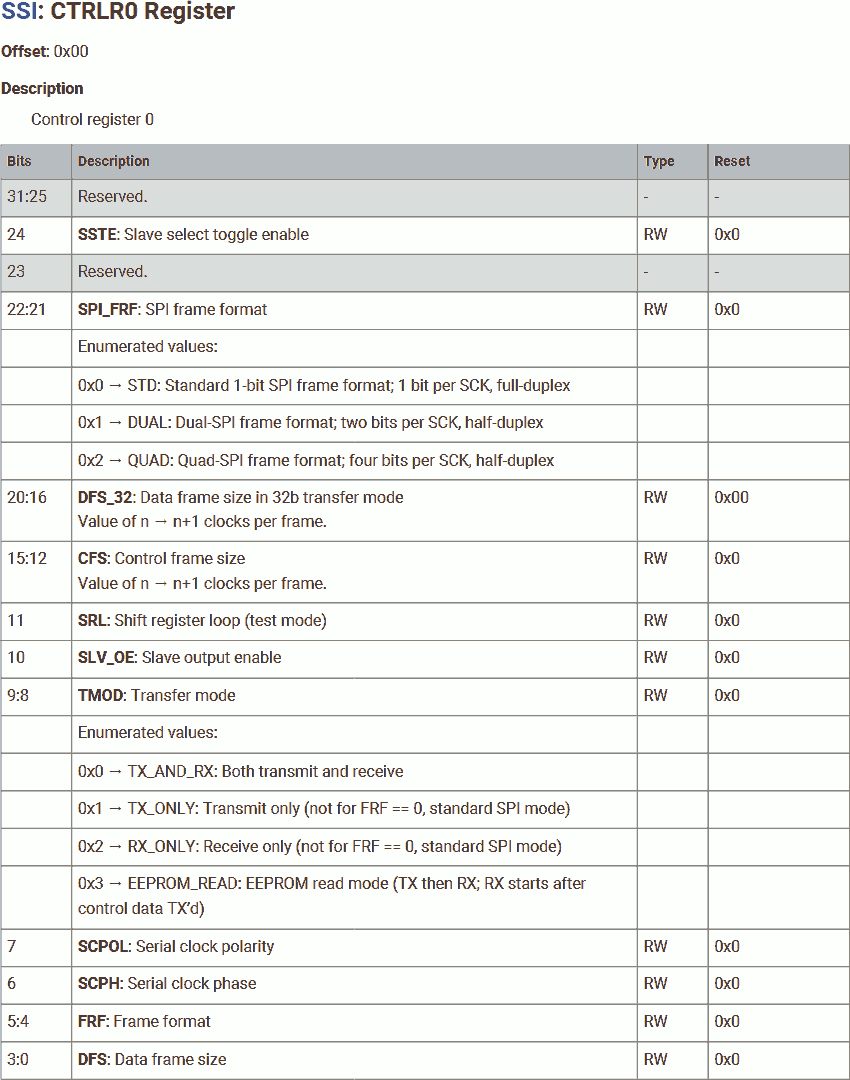

设置SSI模式：

• SPI_FRF - 0 = 标准SPI。
• DFS_32 - 7 = 8位数据帧。
• TMOD - 0 = 启动发送和接收。

重启SSI。

1000002e:	2035      	movs	r0, #53
10000030:	f000 f844 	bl	ssi_writeread
10000034:	2202      	movs	r2, #2
10000036:	4290      	cmp	r0, r2
10000038:	d014      	beq.n	set_qspi

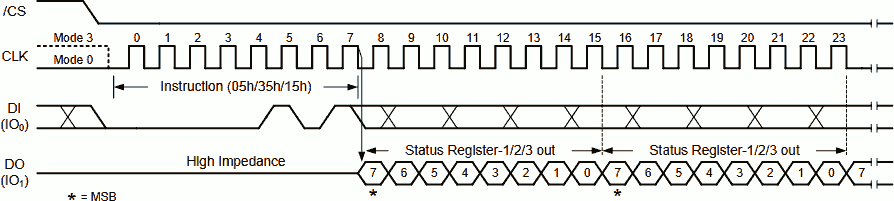

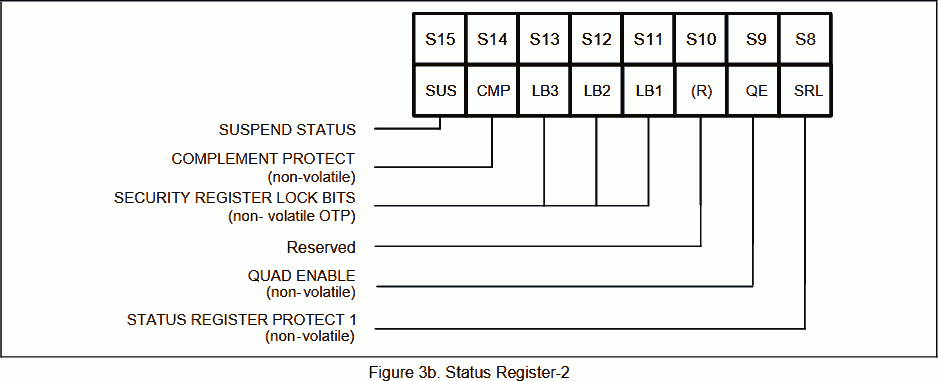

发送53（0x35）到W25Q80闪存来读取状态寄存器2。使用ssi_writeread来发送一个字并接收一个字，详见子程序 - SSI发送并接受1个字。

这里应该返回2（0b00000010），也就是说：

• SUS = 0b0 - 闪存编程（写入）/擦除状态没有挂起。
• CMP = 0b0 - 反向SEC、TB和BP设置的保护区域。W25Q闪存支持对顶端/底端区域的写保护。因为我们不使用保护功能，因此这里应该得到默认值0。
• LB = 0b000 - 安全寄存器锁。W25Q闪存有3个特殊的当安全寄存器写入后就再也不能修改的256字节区间。则可以用来储存单次编程的数据，例如序列号。因为我们不使用安全功能，因此这里应该得到默认值0。
• QE = 0b1 - 四联接口（QSPI）启用。
• SRL = 0b0 - 状态寄存器未锁定。W25Q闪存的状态寄存器可以被锁定，直到断电。

如果为真，则说明闪存已经准备好以QSPI模式工作，跳转到set_qspi，见设置SSI为QSPI。否则，继续初始化闪存。

1000003a:	2106      	movs	r1, #6
1000003c:	6619      	str	r1, [r3, #96]	@ XIP_SSI_BASE + DR0
1000003e:	f000 f834 	bl	ssi_waitsend
10000042:	6e19      	ldr	r1, [r3, #96]

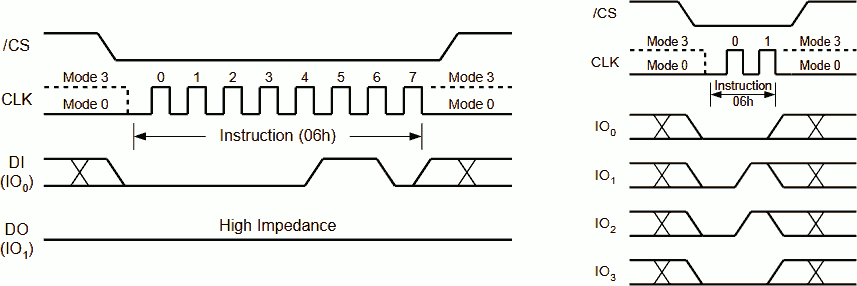

在对W25Q闪存进行任何修改前，我们需要先允许写入。为此，我们需要发送6（0x06）。

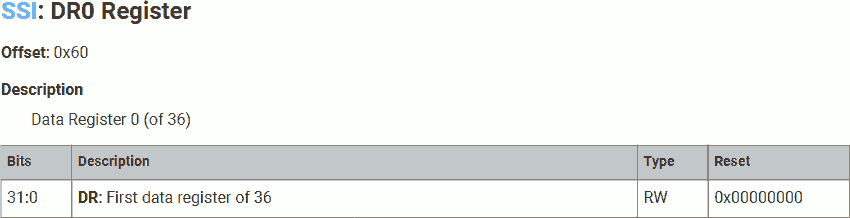

将字写入发送FIFO就可以发送该字。调用子程序ssi_waitsend来等待发送完成，详见子程序 - 等待SSI发送。

因为SPI是双向同步的，在主机的发送端发送数据时，主机的接收端同时也在采样接收数据，即使从机并没有驱动SPI总线。虽然收到的是垃圾数据，我们仍然需要将其读出来，以释放接收端FIFO。

10000044:	2101      	movs	r1, #1
10000046:	6619      	str	r1, [r3, #96]	@ XIP_SSI_BASE + DR0
10000048:	2000      	movs	r0, #0
1000004a:	6618      	str	r0, [r3, #96]
1000004c:	661a      	str	r2, [r3, #96]
1000004e:	f000 f82c 	bl	ssi_waitsend
10000052:	6e19      	ldr	r1, [r3, #96]
10000054:	6e19      	ldr	r1, [r3, #96]
10000056:	6e19      	ldr	r1, [r3, #96]

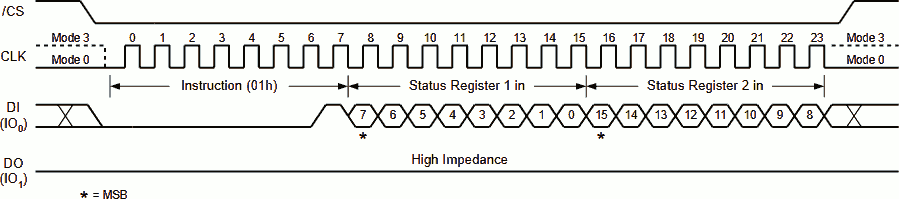

发送1（0x01）到W25Q80闪存来写状态寄存器1。如股发送给了2个字节，状态寄存器2也会被写入。我们将对状态寄存器1写入0（0b00000000，保存在r0，在程序地址0x10000048时设定），对状态寄存器2写入2（0b00000010，保存在r2，在程序地址0x10000034时设定）：

• SRP = 0b0 - 使用软件保护。W25Q闪存的第3引脚可以作为写保护（硬件保护）或数据IO2。
• SEC = 0bx - BP使用扇面（sector）或块（block）保护。我们的应用不会使用。
• TB = 0bx - BP保护指顶端还是底端。我们的应用不会使用。
• BP = 0b000 - 不要使用区块保护。
• WEL = 0bx - 允许写。只读，在允许闪存写入中修改。
• BUSY = 0bx - 闪存正在忙于编程/擦除。只读。
• SUS = 0bx - 闪存编程/擦除状态挂起。只读。
• CMP = 0bx - 反向SEC、TB和BP设置的保护区域。我们的应用不会使用。
• LB = 0b000 - 不要使用安全寄存器锁。（可能只允许单词编程）
• QE = 0b1 - 启用四联接口（QSPI）。
• SRL = 0b0 - 不要保护状态寄存器。

调用子程序ssi_waitsend来等待发送完成，详见子程序 - 等待SSI发送。接下来，销毁返回的垃圾数据。

check_flash_busy:
10000058:	2005      	movs	r0, #5
1000005a:	f000 f82f 	bl	ssi_writeread
1000005e:	2101      	movs	r1, #1
10000060:	4208      	tst	r0, r1
10000062:	d1f9      	bne.n	check_flash_busy


发送5（0x05）到W25Q80闪存来读取状态寄存器1。使用ssi_writeread来发送一个字并接收一个字，详见子程序 - SSI发送并接受1个字。

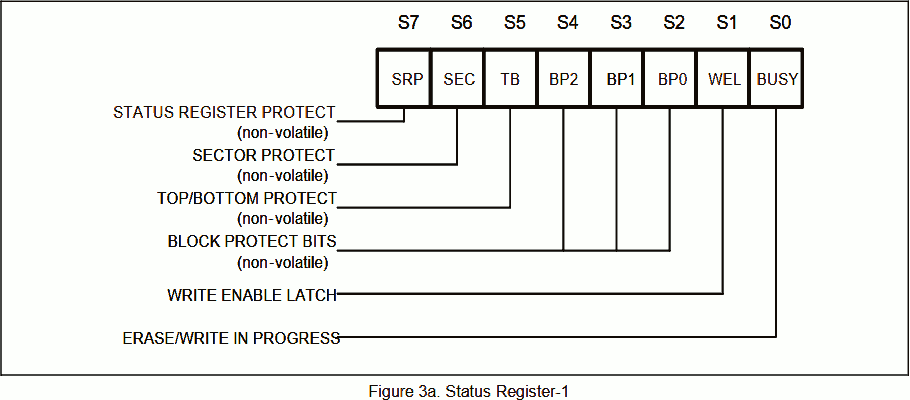

持续轮询W25Q闪存状态寄存器1，直到其值为1（0b00000001），也就是说：

• SRP = 0b0 - 使用软件保护。
• SEC = 0b0 - BP使用块（block）保护。因为我们不使用保护功能，因此这里应该得到默认值0。
• TB = 0b0 - BP保护指顶端。因为我们不使用保护功能，因此这里应该得到默认值0。
• BP = 0b000 - 不使用区块保护。
• WEL = 0b1 - 允许写。
• BUSY = 0b0 - 闪存不忙于编程/擦除。

set_qspi:
10000064:	2100      	movs	r1, #0
10000066:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR
10000068:	491b      	ldr	r1, =0x005f0300	@ 2 (QUAD) << SPI_FRF | 31 << DFS_32 | 3 (EEPROM_READ) << TMOD
1000006a:	6019      	str	r1, [r3, #0]	@ XIP_SSI_BASE + CTRLR0


禁用SSI进行配置。

设置SSI模式：

• SPI_FRF - 2 = QSPI。（这个设置之后会用）
• DFS_32 - 31 = 32位数据帧。
• TMOD - 3 = 使用EEPROM_READ模式。硬件将使用为读EEPROM量身定制的内部逻辑。

1000006c:	2100      	movs	r1, #0
1000006e:	6059      	str	r1, [r3, #4]	@ XIP_SSI_BASE + CTRLR1

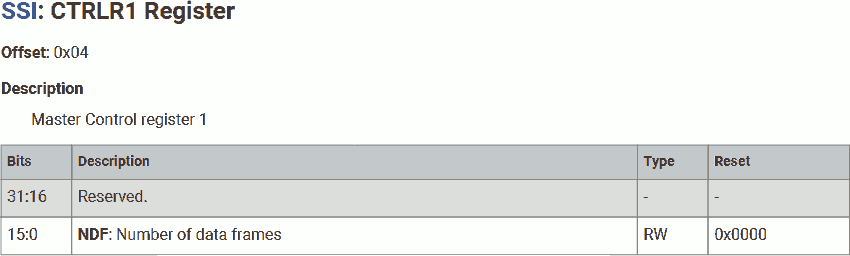

展示设置数据大小为0字。也就是说，我们现在不会接收闪存返回的任何数据。

注意，和同时在两条线上发送与接收的标准SPI不同，QSPI是半双工的。SSI会使用所有线发送，然后释放数据总线（，但仍然驱动时钟信号），然后接收从机数据。

当设置数据大小为0后，SSI会在发送完数据后立刻终止传输。因此，从机将无法返回任何数据。

10000070:	491a      	ldr	r1, =0x00002221	@ 4 << WAIT_CYCLES | 2 (8B) << INST_L | 8 (x4) << ADDR_L | 1 (1C2A) << TRANS_TYPE
10000072:	481b      	ldr	r0, =0x180000f4	@ XIP_SSI_BASE + SPI_CTRLR0
10000074:	6001      	str	r1, [r0, #0]
10000076:	2101      	movs	r1, #1
10000078:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR


依据闪存的时序设置SSI的SPI模式：

• WAIT_CYCLES - 4 = 在发送和接收之间等待4个周期。这给闪存设备时间来处理指令、解码地址、设置IO、读取数据。
• INST_L - 2 = 8位指令。
• ADDR_L - 8 = 32位地址。
• TRANS_TYPE - 1 = 使用SPI发送指令，使用FRF的设置（QSPI）发送地址。

重启SSI。

1000007a:	21eb      	movs	r1, #235
1000007c:	6619      	str	r1, [r3, #96]	@ XIP_SSI_BASE + DR0
1000007e:	21a0      	movs	r1, #160
10000080:	6619      	str	r1, [r3, #96]
10000082:	f000 f812 	bl	ssi_waitsend

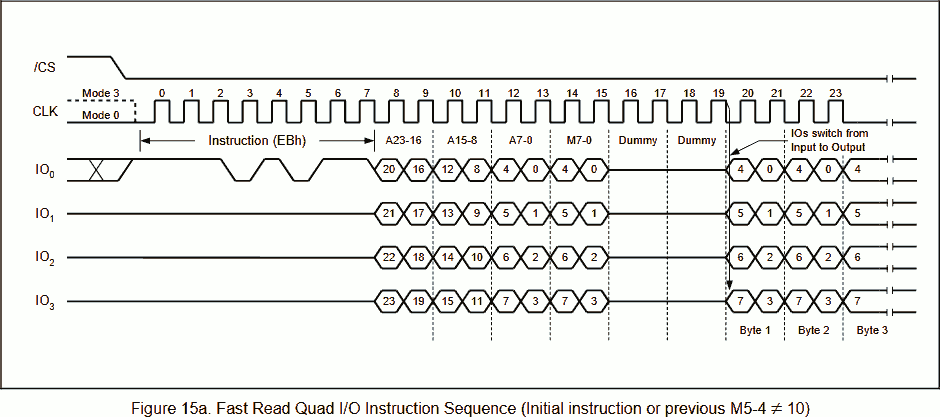

要使用QSPI从W25Q80闪存读取数据，发送8位指令0xEB后接32位地址。

地址帧中前24位（A23-A0）为数据的实际地址，后8位为继续码。对于这个型号（W25Q80EW），如果状态码的第5和第4比特（第0比特为LSB）不为0b10，闪存就会进入继续模式。也就是说，之后的之后的交互中将可以省略指令。这能够减少发送指令带来的额外消耗。

我们将发送32位地址160，其中包含24位实际地址0x000000与8位继续码0b10100000。

调用子程序ssi_waitsend来等待发送完成，详见子程序 - 等待SSI发送。接下来，销毁返回的垃圾数据。

10000086:	2100      	movs	r1, #0
10000088:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR
1000008a:	4916      	ldr	r1, =0xa0002022	@ 0xA0 << XIP_CMD | 4 << WAIT_CYCLES | 0 (0B) << INST_L | 8 (x4) << ADDR_L | 2 (2C2A) << TRANS_TYPE
1000008c:	4814      	ldr	r0, =0x180000f4	@ XIP_SSI_BASE + SPI_CTRLR0
1000008e:	6001      	str	r1, [r0, #0]
10000090:	2101      	movs	r1, #1
10000092:	6099      	str	r1, [r3, #8]	@ XIP_SSI_BASE + SSIENR


禁用SSI进行配置。

依据闪存的时序设置SSI的SPI模式：

• XIP_CMD - 0xA0 = 地址后接的继续码。
• WAIT_CYCLES - 4 = 在发送和接收之间等待4个周期。
• INST_L - 0 = 无指令。使用继续码。
• ADDR_L - 8 = 32位地址。
• TRANS_TYPE - 2 = 使用FRF的设置（QSPI）发送指令和地址。

重启SSI。

10000094:	bc01      	pop	{r0}
10000096:	2800      	cmp	r0, #0
10000098:	d000      	beq.n	boot_launch
1000009a:	4700      	bx	r0
boot_launch:


通过在二级引导程序第一行就保存的调用者地址来判断是谁调用了引导程序。如果该值为：

• 零 - 一个程序调用了二级引导程序：返回该程序。
• 非零 - 由片上引导程序进入 二级引导程序：载入主程序。

1000009c:	4812      	ldr	r0, =0x10000100
1000009e:	4913      	ldr	r1, =0xe000ed08	@ PPB_BASE + VTOR
100000a0:	6008      	str	r0, [r1, #0]
100000a2:	c803      	ldmia	r0, {r0, r1}	@ r0 <= [r0, #0], r1 <= [r0, #4]
100000a4:	f380 8808 	msr	MSP, r0
100000a8:	4708      	bx	r1


将向量表的地址写入CPU中相应的寄存器。在这里，我们假设向量表在紧接着二级引导程序的地方。注意向量表地址需要256字节对齐。

第一个向量（向量表地址+0）含有初始化栈的地址。我们需要将它装入MSP（主程序栈指针）。

第二个向量（向量表地址+4）含有重置地址，也就是主程序的入口。我们将使用bx（branch and exchange）来跳转到该地址。

ssi_waitsend:
100000aa:	b503      	push	{r0, r1, lr}
ssi_waitsend_loop:
100000ac:	6a99      	ldr	r1, [r3, #40]	@ XIP_SSI_BASE + SR
100000ae:	2004      	movs	r0, #4		@ 1 << TFE
100000b0:	4201      	tst	r1, r0
100000b2:	d0fb      	beq.n	ssi_waitsend_loop
100000b4:	2001      	movs	r0, #1		@ 1 << BUSY
100000b6:	4201      	tst	r1, r0
100000b8:	d1f8      	bne.n	ssi_waitsend_loop
100000ba:	bd03      	pop	{r0, r1, pc}


首先，将所有会使用的寄存器入栈以备份其内容。调用程序并不期望这些值被覆写。

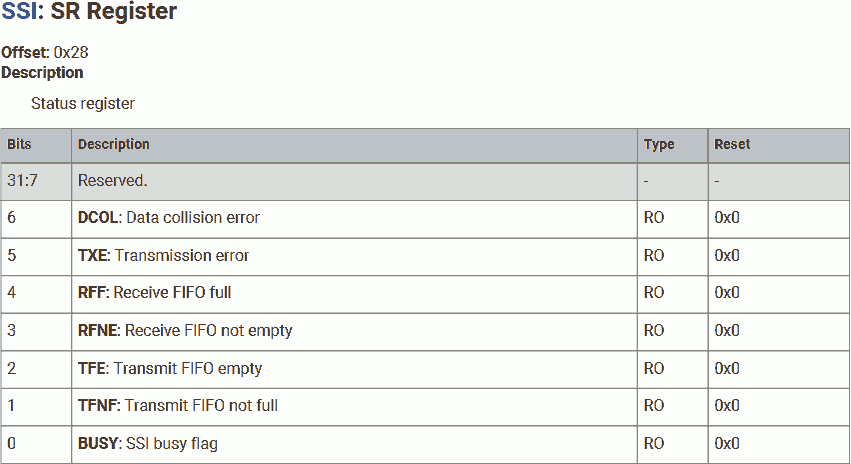

持续轮询SSI状态寄存器直到TFE和BUSY比特清零，也就是说：

• TFE = 0b1 - 发送端FIFO为空。
• BUSY = 0b0 - SSI空闲。

因为SPI是双向同步的传输协议，数据发送和接收都在同时发生。

恢复被污染的寄存器并返回。

ssi_writeread:
100000bc:	b502      	push	{r1, lr}
100000be:	6618      	str	r0, [r3, #96]	@ XIP_SSI_BASE + DR0
100000c0:	6618      	str	r0, [r3, #96]
100000c2:	f7ff fff2 	bl	ssi_waitsend
100000c6:	6e18      	ldr	r0, [r3, #96]
100000c8:	6e18      	ldr	r0, [r3, #96]
100000ca:	bd02      	pop	{r1, pc}


首先，将所有会使用的寄存器入栈以备份其内容。调用程序并不期望这些值被覆写。

要发送的数据通过r0传入。我们通过将这个字写入发送端FIFO的方式来发送它。这个字将会用来发送指令给从机。因为SPI是双向同步的，主机在发送的同时也会采样一个字。此时，从机并没有驱动SPI总线，采样到的数据为垃圾数据。

再次发送这个字。这用只是为了驱动SPI时钟，以允许从机返回数据。发送的数据会被从机忽略。

当2个字都发送后，接收端的FIFO中也有2个字了。第一个字是垃圾数据，但是我们仍需要将其读入r0来释放FIFO。接收端的FIFO中第二个字是实际数据，我们将其读入r0，覆盖刚才读的垃圾数据。

恢复被污染的寄存器并返回。

100000cc:	0000 4002
100000d0:	0000 1800
100000d4:	0000 0007
100000d8:	0300 005f
100000dc:	2221 0000
100000e0:	00f4 1800
100000e4:	2022 a000
100000e8:	0100 1000
100000ec:	ed08 e000


Thumb指令集使用16位指令。对于ldr（读取立即数）来说，立即数只由5比特空间。显然，这没办法用来装入32位常量。

相反，我们需要将32位常量存放在程序中，然后使用ldr rd, pc+offset，通过程序计数器作为读取指针外加一个偏移量。该常数和该指令不能离得太远，因为ldr指令支持的偏移量是有限的。

以上为二级引导程序中使用的常数。

在最开始，我们需要定义向量表（一些列地址）：

第一个向量为初始化栈指针。在这个程序中，我们想要使用SRAM区块5（0x20041000到0x20041FFF）作为栈。于是，将顶端地址+1写入该向量。

第二个向量为主程序进入点。我们使用符号reset。在链接时，连接器会将该符号替换为方程reset的地址。

在这个程序中，我们还不需要考虑其它向量。不用定义。

RP2040的文档指出，Cortex-M0+ CPU有34 WIC (Wake-up Interrupt Controller) lines (32 IRQ and NMI, RXEV)。也就是说，一共16 + 32 = 48个向量。

给向量表取名.vector以便在链接时使用。

MEMORY {
	FLASH(rx) : ORIGIN = 0x10000000, LENGTH = 2048k
	SRAM(rwx) : ORIGIN = 0x20000000, LENGTH = 264k
}

SECTIONS {
	.text : {
		. = ORIGIN(FLASH);
		KEEP(*(.boot2))
		KEEP(*(.vector))
		KEEP(*(.text))
	} >FLASH
}


在这个链接脚本中，按照片上引导程序的需求，我们把boot2（带有校验和的二级引导程序）放在闪存的最开头

紧接着boot2的是vector向量表。也就是说，向量表位于地址0x10000100。

向量表后为文本，即主程序。

链接并创建uf2文件：

arm-none-eabi-ld -nostdlib -nostartfiles -T flash.ld boot2.o main.o -o flash.elf
pico-elf2uf2 flash.elf flash.uf2


现在，生成的文件flash.uf2可以用来对Pico编程了。
